煤炭是我國的主體能源和重要的工業原料，為經濟社會平穩較快發展提供了有力支撐。某實驗室致力于推動煤炭的高效潔凈利用基礎理論與創新技術，在通風理論與技術、火災防治理論與技術等領域形成了鮮明的特色和優勢。

近期，該實驗室計劃開展煤燃燒微觀特性研究，并與點石儀器就煤粉燃燒專項實驗設備達成了合作。針對合作客戶的特殊需求，點石儀器為其量身研發、設計、制造了一款用于研究不同組分物質小尺度火焰燃燒試驗的設備——燃燒特性測試系統。日前，該項目迎來順利交付。

燃燒特性測試系統是一款燃燒診斷裝置，可模擬吹粉燃燒，集復合型反應環境構建（如CH4、CO、H2、空氣等）、實時觀察、產物分析、滅火等功能于一體，適用于不同組分物質小尺度火焰燃燒試驗。

【功能特點】

燃燒特性測試系統主要由燃燒室、進氣系統、排氣系統、給粉系統、噴霧系統、點火燃燒系統、數據采集及控制系統構成。設備整體高度集成，在保證外觀整潔的同時兼顧操作的簡便性、安全性。

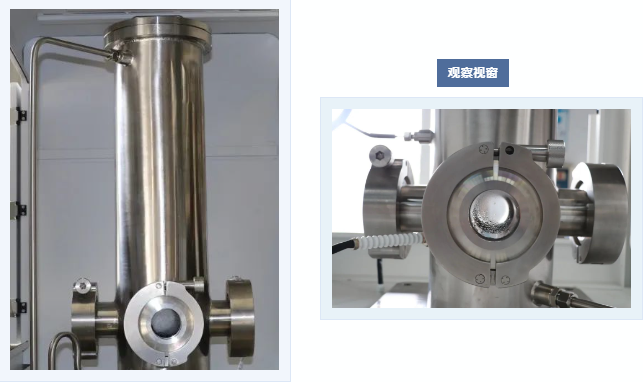

（1）燃燒室：燃燒室為豎直布置的圓柱形耐壓腔體，按圓周方向均勻配置 4 個觀察窗，可供高速相機、激光誘導分析儀、火焰探測儀使用。

（2）進氣系統：進氣系統從標準氣源處獲取CH4、CO、H2或空氣，分別精確控制各氣體成分的流量，經充分混合后進入燃燒室。

（3）排氣系統：排氣系統可排出燃燒室內的高溫高壓氣體，調節燃燒室內背景壓力，排氣冷卻，并支持氣體取樣。

（4）給粉系統：燃燒診斷器配有給粉系統，可模擬吹粉燃燒。

（5）噴霧系統：燃燒室內部配有高壓噴頭，可實現噴霧功能，噴射距離和角度靈活可調。

（6）點火燃燒系統：采用帶中心噴管的平焰燃燒器，可在在煤粉噴口周圍建立穩定的火焰環境，確保煤粉噴入燃燒室內能順利著火。

（7）數據采集及控制系統：控制系統具備遠程操作功能，提高實驗安全性，方便用戶操作。

【技術參數】

外形尺寸：1700mm*800mm*2000mm

占地面積：約1.4㎡

電源：AC220V

總功率：1kW

燃燒室形狀：圓柱形（豎直式）

耐壓腔體尺寸：Φ140*1200（內徑）

最高工作壓力：1MPa

最高工作溫度：200℃

給粉流量范圍：1~15g/min

進料漏斗容積：2L

視窗數量：4個

視窗可視直徑：Φ60mm

點火系統：脈沖點火

脈沖點火電壓：15KV

燃?xì)鈿怏w：CH4、CO、H2

燃?xì)鈿怏w最大流量：2sLm

空氣最大流量：20sLm

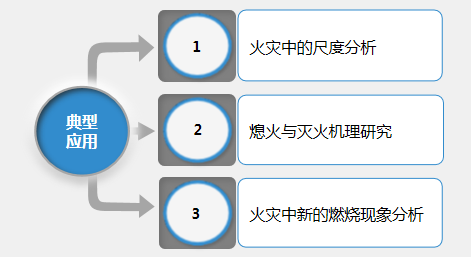

【應用意義】

點石儀器自主研制的燃燒特性測試系統適用于不同組分物質小尺度火焰燃燒試驗，為燃燒診斷技術的創新提供有力支撐。
